冷卻器的工作原理和結構圖

　　一、顧名思義，冷卻器是一種制冷裝置，但它的工作原理是否與冰箱和空調相同?下面的小編將詳細解釋冷卻器的工作原理。來看看它是否和冰箱和空調一樣。

　　冷卻器，英文名稱為colingaparatus，是一種用于冷卻流體的熱交換設備，通常用水或空氣作為冷卻劑去除熱量。目前已廣泛應用于大功率硅整流、感應爐、中頻爐等大型電器的配套設備，用于冷卻保護機的純水、水風、油水、油風冷卻裝置。

　　二、冷卻器工作原理-分類

　　冷卻器主要可分為三種類型：管式、波紋板式和風冷式。其中，管式冷卻器可分為雙管式、垂直式、水平式、浮頭式等。管式冷卻器的特點是冷卻水通過管道，油通過管道間隔，中間設置的折疊板使油流，使用雙甚至四流的冷卻效果更強;波紋板冷卻器也可分為人字、斜波紋等，主要采用波紋結構排列的接觸點，使流體在流量不高時形成紊流，大大提高了散熱效果;風冷冷卻器可分為間接式、固定式、懸掛式等，結構簡單、體積小、重量輕、使用方便。接下來，我們將以管式冷卻器為例，解釋冷卻器的工作原理。

　　三、冷卻器工作原理-結構

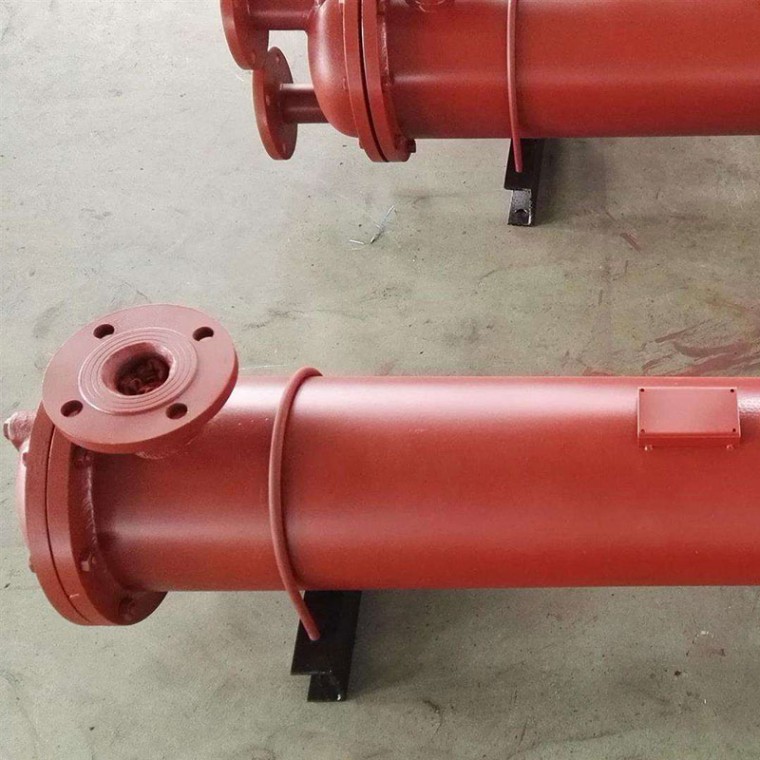

　　列管式冷卻器主要由外殼和內冷卻器組成。其中，外殼包括筒體、分水蓋和回水蓋，包括進油管、出油管、進水管、出水管，并附有排油、排水、排氣螺塞、鋅棒安裝孔連接溫度計接口等。冷卻器體包括冷卻器管、固定孔板、動孔板、折疊板等。冷卻器管的兩端與固定、動孔板、固定孔板和外法蘭連接。動孔板可在外體內自由伸縮，以消除溫度對冷卻器管熱膨脹和冷收縮的影響。折疊板可以加強傳熱，支撐冷卻器管。

　　四、冷卻器工作原理

　　管式冷卻器的熱介質從筒體上的接管進口，并通過折疊通道曲折流向接管出口。冷卻器介質采用雙管流，即冷卻器介質從進水口進入一半冷卻器管，然后從回水蓋進入另一半冷卻器管，進入另一側的水蓋和出水管。在雙管流過程中，吸收熱介質釋放的余熱從出口排出，使工作介質保持額定的工作溫度。
